Deckel Uschall

33,00

🎁 -25% im Bundle mit: Lid Uweld Bundle ansehen →

In diesem Praxisbeispiel wird ein Kunststoffdeckel mit Anschlussbereich spezifiziert.
Der Fokus liegt auf kegelförmigen Geometrien durch Entformschrägen sowie deren normgerechter Tolerierung, wie sie typischerweise bei selbstschneidenden Schrauben vorkommen. Behandelt werden außerdem die Anwendung eines lokalen Bezugssystems (schwimmende Tolerierung), die funktionelle Auslegung von Bezugssystemen sowie Aspekte wie freier Zustand und Allgemeintolerierung.

Sie erhalten beim Kauf dieses Produktes ein Video (Step-by-Step-Guide) und eine PDF-Datei.

Beschreibung

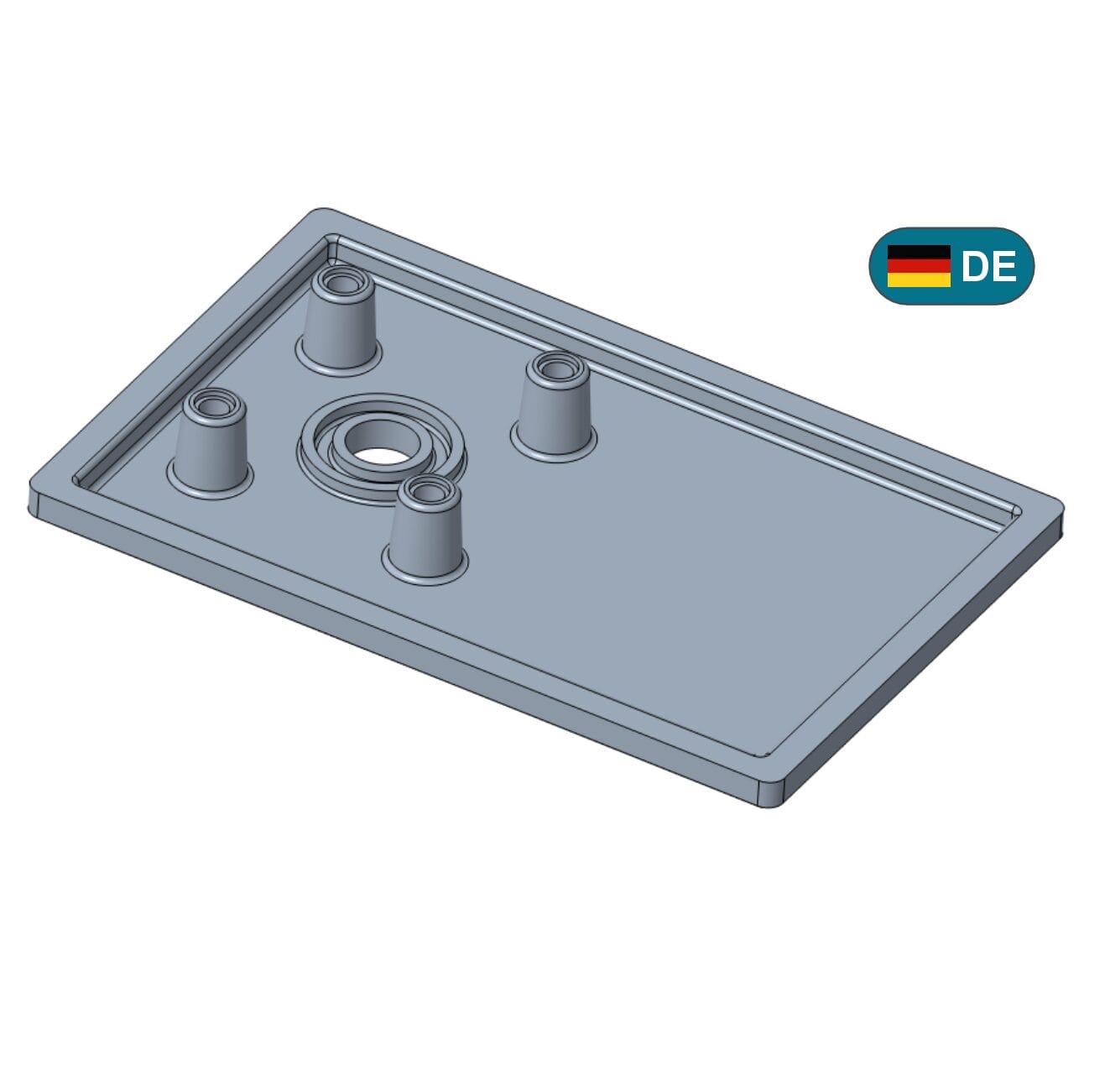

Spezifiziert wird ein Kunststoffdeckel mit einem Anschlussbereich. Besonders relevant sind in diesem Beispiel schräge, also kegelförmige Bereiche.

Die Notwendigkeit der kegelförmigen Geometrie ergibt sich durch Entformschrägen, welche konstruktiv bereits am 3D-Modell vorhanden sind. Das ISO GPS konforme Spezifizieren angeschrägter Bereiche (Kegel, Keile) kann eine Herausforderung darstellen.

Eine typische Geometrie, die für selbstschneidende Schrauben verwendet wird, soll beschrieben werden.
Die Fragestellung, ob ein Bezugssystem immer „funktionell“ sein muss, wird in diesem Beispiel betrachtet.
Einen weiteren Kernpunkt stellt auch die Verwendung eines lokalen Bezugssystems dar, das für die Spezifikation der Anschlussgeometrie verwendet wird (schwimmende Tolerierung).

Sekundär relevant sind in diesem Beispiel Zwangslagen (Freier Zustand), sowie Allgemeintolerierung.

Dauer Erklärvideo: Ca. 36 min.

Varianten: Nein

Schwierigkeitsgrad: Eignung 2-3



Beschreibung des Schwierigkeitsgrades bzw. Eignung für den Anwender:

1 – Der Anwender besitzt elementare Grundkenntnisse, hat aber die ISO GPS noch nicht häufig in der Praxis angewendet und möchte erste „Gehversuche machen“.

2 – Der Anwender besitzt Grundkenntnisse, hat aber Unsicherheiten bei der Anwendung der ISO GPS und möchte sich generell sattelfester machen. Punktuell werden „speziellere bzw. komplexere“ Modifikatoren (diese werden in der Ausschreibung dann in der Regel aufgeführt) angewendet..

3 – Der Anwender besitzt gute Kenntnisse, kann häufig verwendete ISO GPS Werkzeuge bereits problemlos anwenden und möchte punktuell anhand typischer Funktionsbeschreibungen, welche in der Regel auch produktspezifisch sind (z.B. Rasthaken an einem Kunststoff- Spritzguss-Teil, speziellere Bohrmuster, also Elementgruppen usw.) in dem Beispiel verwendete (also in der Beschreibung ausgeschriebene) Modifikatoren (z.B. nur-Richtung oder bestimmte Kombinationen der Maßtolerierung, sowie SIM oder ähnliches), sein Wissen weiter vertiefen.

4 – Der Anwender besitzt sehr gute Kenntnisse, arbeitet schon lange Zeit mit ISO GPS und möchte sehr spezielle Anwendungen bzw. Modifikationsoperationen, welche in der Regel auch komplexere funktionelle Anforderungen und Produkte beschreiben, kennen lernen. Hierfür werden z.B. Situationselemente, Referenzelemente, Filterangaben usw. benötigt.

Verwendete Spezifikationsmodifikatoren

Neben den häufig verwendeten Werkzeugen (Profil, Position, Bezüge usw.) wurden folgende Operatoren verwendet:

  • GG Modifikator - Größenmaß der kleinsten Abweichungsquadrate (Gauß)
  • GN Modifikator - kleinstes umschriebenes Element
  • SCS Modifikator - Bestimmter Querschnitt (spezifischer Querschnitt)
  • CZ Modifikator - kombinierte Zone
  • Abgeleitetes Geometrieelement
  • Freier Zustand Modifikator
  • Nicht unterbrochene Oberfläche
  • Orientierungsebenenindikator
  • Gemeinsamer Bezug

Normen

Folgende Normen sind hilfreich bzw. wurden verwendet:

  • ISO 129-1      Technische Produktdokumentation (TPD)
  • ISO 1101        Geometrische Tolerierung – Tolerierung von Form, Richtung, Ort und Lauf
  • ISO 1660        Geometrische Tolerierung – Profiltolerierung
  • ISO 14405-1   Dimensionelle Tolerierung – Lineare Größenmaße
  • ISO 14405-2   Dimensionelle Tolerierung – Andere als lineare oder Winkelgrößenmaße
  • ISO 14405-3   Dimensionelle Tolerierung – Winkelgrößenmaße
  • ISO 5459       Geometrische Tolerierung – Bezüge und Bezugssysteme
  • ISO 10135      Zeichnungsangaben für Formteile
  • ISO 22081      Geometrische Tolerierung – Allgemeine geometrische und Größenmaßpezifikationen
  • ISO 10579      Bemaßung und Tolerierung – Nicht-formstabile Teile

Zusätzliche Informationen

Es handelt sich nicht um eine vollständige Spezifikation. Z.B. werden folgenden Themen nicht behandelt:

  • Kanten undefinierter Gestalt (ISO 13715)
  • Oberflächenanforderungen (ISO 1302 bzw. ISO 21920)
  • Erforderliche Angaben in einem Schriftfeld (ISO 7200)
  • Wandstärken (allgemeine Wandstärken)
